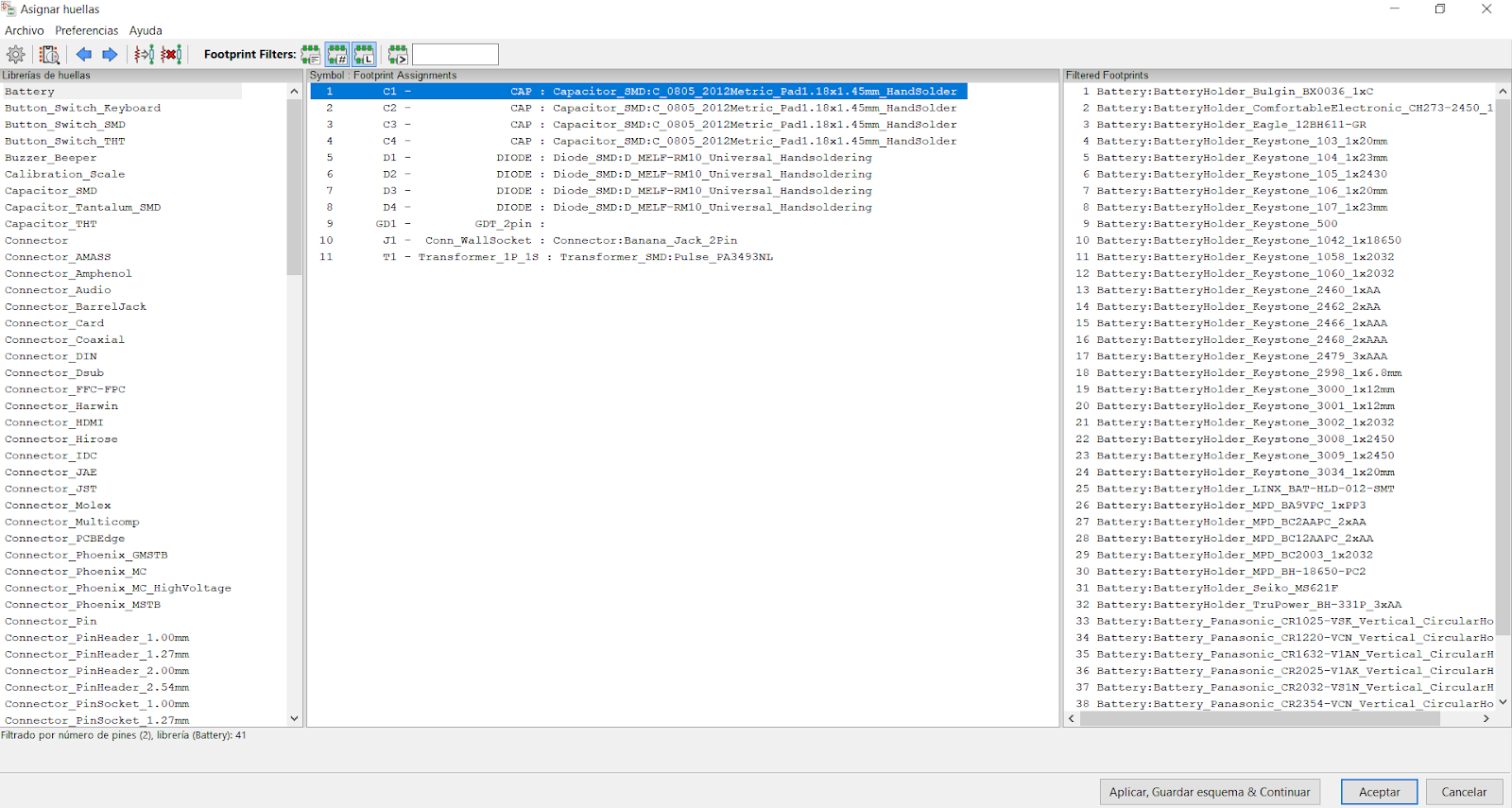

 Hemos empezado a pasar el esquema de la fuente de alimentación a una pcb que no ha sido fácil, para empezar tuvimos que asignar una huella a cada símbolo del esquema.

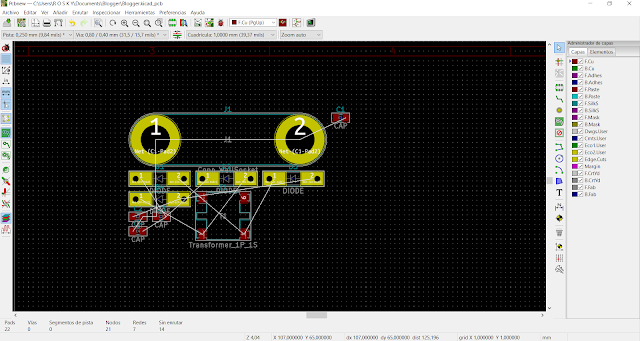

Después de asignar cada símbolo con una huella tuvimos que generar un netlist, después de generarlo nos fuimos a la PCBnew y cargamos nuestro netlist, de esta forma nos aparecerán todos nuestros componentes del esquema que teniamos anteriormente en la PCBnew.






Despues de cargar la netlist y asegurarnos de que teniamos todos nuestros componentes en la PCBnew lo que hicimos fue ordenar todos estos componentes de forma que estubiese un poco mas estructurado.
Tambien le tubimos que poner los bordes - margenes a nuestra placa.










Después de hacer todo esto con nuestra placa lo ultimo que nos faltaba era enrutar nuestros componentes, y este fue el resultado:







Y vimos que habia una opcion de visualizar nuestra placa pcb en 3d:
