-Fuente de alimentación.




*Bienvenido al trabajo de Daniel Gonzalez Gonlazez y David Fafian Estevez en el que describiremos todo lo posible sobre un circuito de una funte de alimentacion*

1"Circuito elegido fuente de alimentacion"
-E elegido este circuito ya que es con el que estoy mas enterado y en contacto,  este proyecto lo tendremos que hacer en clase en una placa y tiene que funcionar.
-Este es un esquema muy simple de una fuente de alimentacion , la parte mas dificil de hacer este proyecto sera un problema con la placa para hacer los circuitos con acido, se puede complicar mucho si no se siguen los pasos al pie de la letra, cualquier fallo podría hacer que se estropee toda la placa y habría que repetir el proceso.
-Antes de empezar necesitaremos comprar los materiales para poder hacer este proyecto se pueden encontrar en la tienda Electroson o algunas partes en Amazon.
 -Poco a poco podremos conseguir que funcione esta placa, tendremos que hacer un circuito en la aplicación Kicad donde tendremos todo lo necesario para crearla que es el paso mas sencillo. En esta semana empezaremos a hacer el esquema en la placa con ácido y circuitos impresos en un papel transparente donde echaremos el ácido para que se muestre el cobre en la placa, la presentación tiene que ser delicada

 2"Función, Esquema"

La función que tiene la fuente de alimentación tiene como objetivo transformar la corriente alterna de la linea eléctrica .

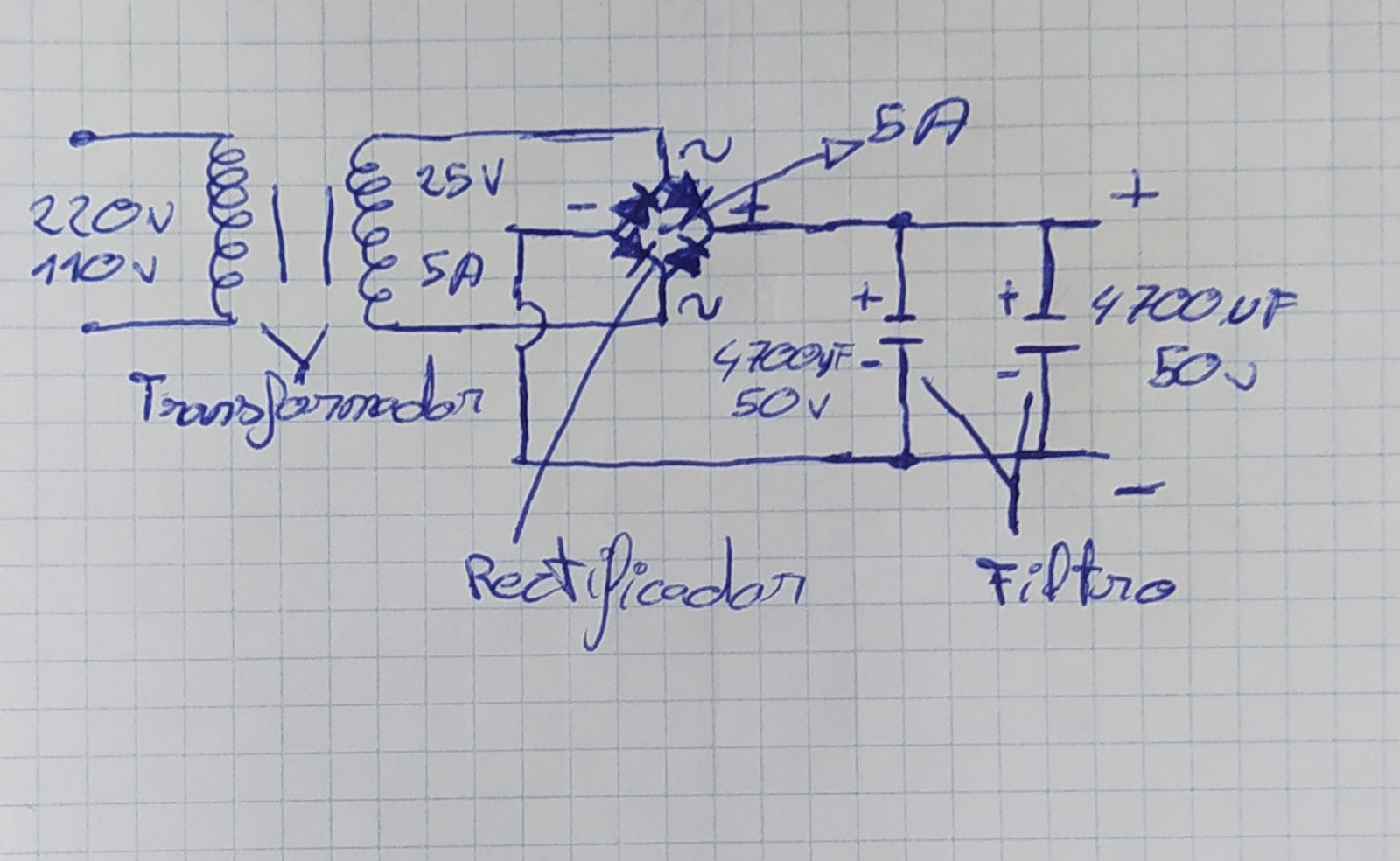

El esquema lo tuve que hacer a papel ya que tengo unos problemas al hacerlo en una aplicación .



Las partes de un transformador son Transformador ,Rectificador ,Filtros y un Regulador de la corriente.

En este enlace podreis investigar mas sobre la fuente de alimentacion: https://www.electronicafacil.net/tutoriales/Fuentes-alimentacion.html

Una vez acabada la fuente de alimentacion quedaria similar a esta de la foto solo faltaria probar si funciona.
