Fuente de alimentación lineal





FUENTE DE ALIMENTACIÓN




  Tarea 0

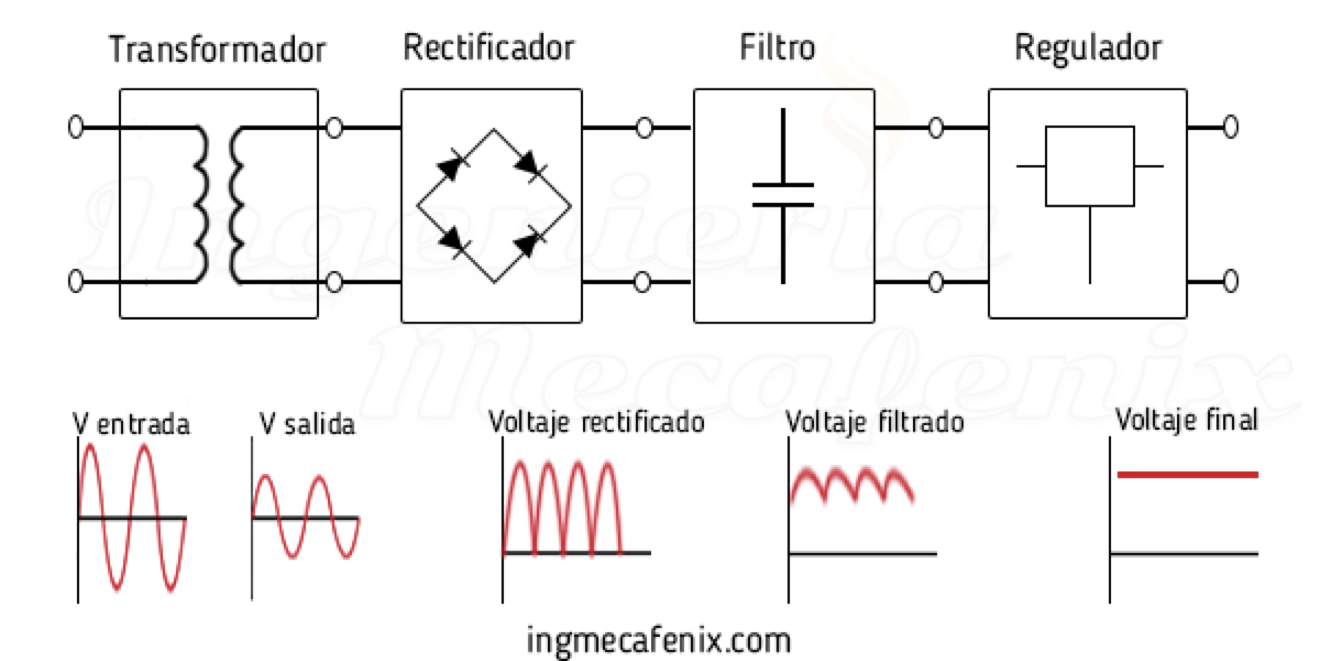

Mi proyecto va a consistir e una fuente de alimentación lineal. Se trata de un circuito eléctrico para suministrar o adaptar energía de la red eléctrica que se utiliza un transformador para bajar el voltaje y modificar el tipo de corriente a corriente continua si es necesario para adaptarse a las características técnicas de cada aparato.


 Tarea 1

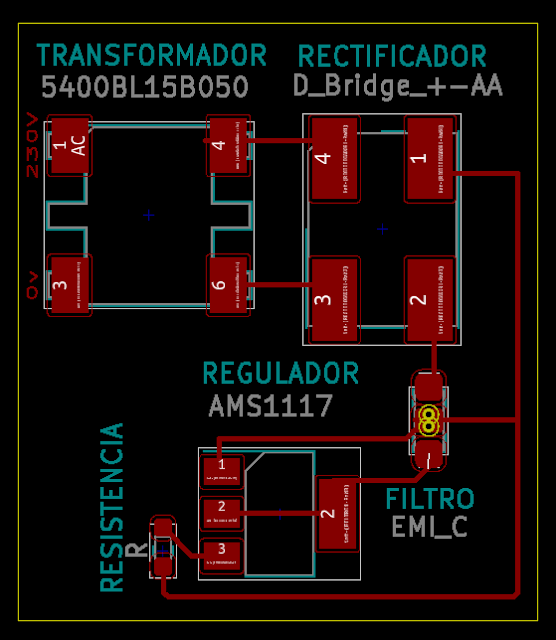

Esquema en kicad



Esquema ampliado






Tarea 3


                                                            Esquema ampliado

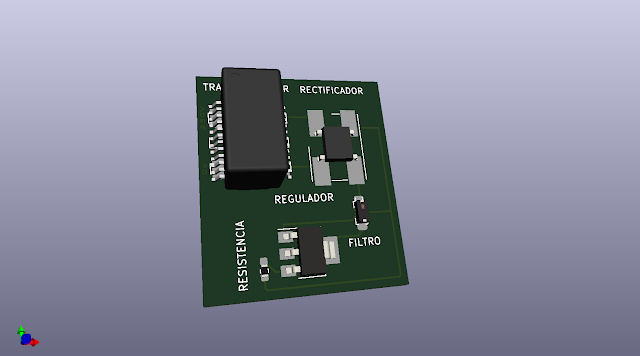

                                                                  Vista3D

 ( Para las vistas en 3D he tenido que poner un transformador distinto que el escogido al principio. Por que no lo encontraba en la simulación 3D. Este transformador no es el mismo que el del esquema del PCB por que ese no aparecia en el simulador 3D. )
